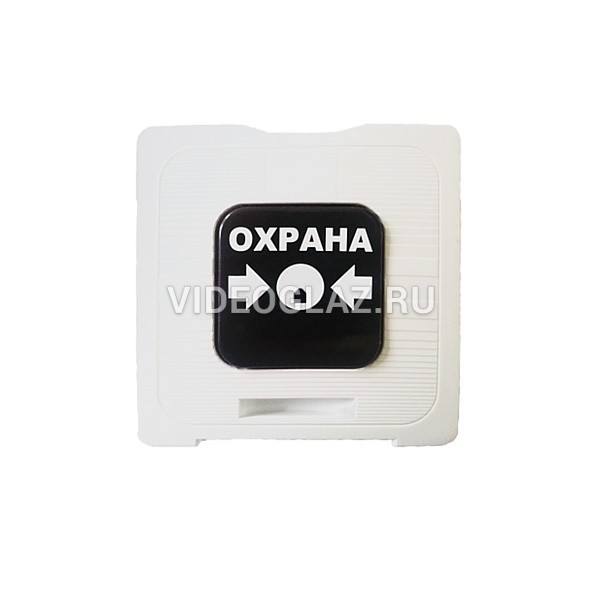

Элемент дистанционного управления Рубеж ИР 513-10 исп.1 Охрана, цвет белый предназначен для ручного управления различными инженерными системами с помощью нормально-замкнутых (НЗ) и нормально-разомкнутых (НР) контактов.
Исполнение: с двумя группами переключающихся контактов, расположенными на двух платах.
ИР передают в двухпроводную линию связи сигнал о срабатывании при нажатии на кнопку. Активация осуществляется нажатием на кнопку с силой более 25 Н. После снятия усилия ИР остаются во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм. Для информации о состоянии ИР предусмотрен цветной флажок, изменяющий положение при срабатывании.
ИР состоит из основания и корпуса. На основании установлена плата(ы) с клеммником для подключения проводов ШС.
ИР обладает следующими потребительскими свойствами:
электрическое питание для ИР не требуется;
модифицированный механизм срабатывания;
при нажатии на кнопку выпадает цветной флажок – механический индикатор, сигнализирующий о нажатом состоянии кнопки ИР. При возврате кнопки в исходное положение флажок занимает начальную позицию.
корпус ИР изготовлен из ударопрочного и износостойкого материала АБС;
малые габаритные размеры и современный дизайн корпуса.
Схема подключения ИР 513-10 с использованием нормально замкнутых контактов
Схема подключения ИР 513-10 с использованием нормально разомкнутых контактов
Единица измерения: 1 шт
Габариты (мм): 88x85x41
Масса (кг): 0.15
Технические характеристики Рубеж ИР 513-10 исп.1 Охрана, цвет белый
